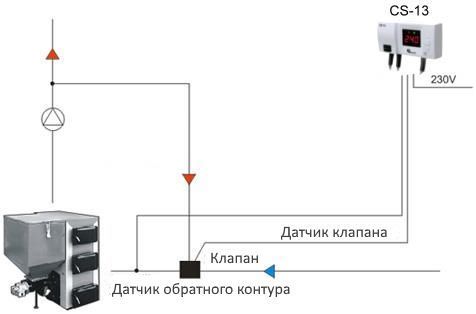

Контролер KG Elektronik CS-13 — автоматика для керування 3-точковими сервоприводами поворотних клапанів.

Призначений для автоматичного підтримання заданої температури теплоносія шляхом пропорційного регулювання положення заслінки клапана.

Принцип роботи: Управління клапаном здійснюється в межах фіксованого температурного гістерезису — 10°C. Користувач задає на контролері загальний час повного ходу свого сервопривода (наприклад, 120 секунд). Пристрій ділить цей час на значення гістерезису (10) і обчислює час кроку на кожен градус зміни температури (12 секунд на 1°C).

Приклад: Якщо задана температура теплоносія становить 50°C, то при 45°C клапан відкриється повністю, а при 55°C — повністю закриється. На позначці 50°C клапан залишиться напіввідкритим. Після кожного перезапуску або подачі живлення пристрій здійснює автоматичне калібрування нульового положення клапана.

Технічні характеристики: Призначення: автоматизація роботи триточкових сервоприводів. Температурний гістерезис: 10°C. Керування часом ходу: налаштовується користувачем відповідно до параметрів встановленого сервопривода. Функція калібрування: автоматична.
