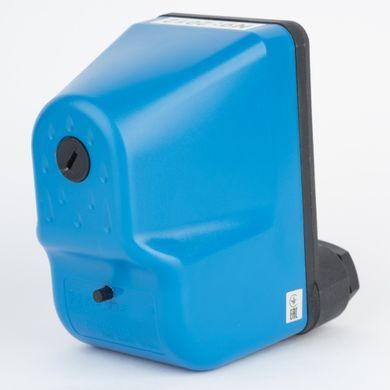

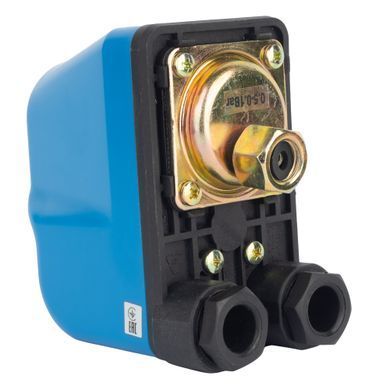

NPO LP3 — реле низького тиску, головним завданням якого є захист водяних насосів від поломки через роботу без води (сухого ходу).

У класичних системах водопостачання (автоклавах) цей пристрій встановлюється послідовно зі звичайним реле тиску. Якщо вода у свердловині, колодязі або магістралі закінчується, тиск у системі різко падає. Реле LP/3 миттєво реагує на це, розмикає електричний ланцюг і зупиняє насос, рятуючи його двигун від перегріву та згоряння.

Принцип роботи та налаштування:

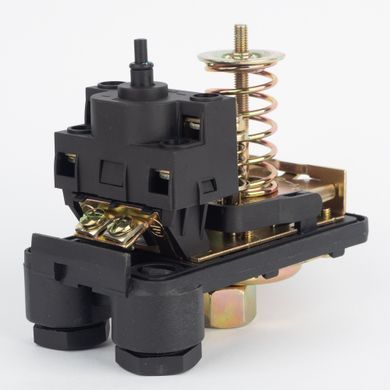

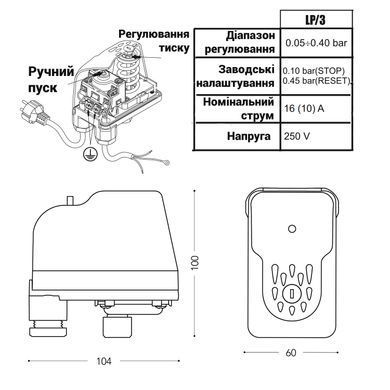

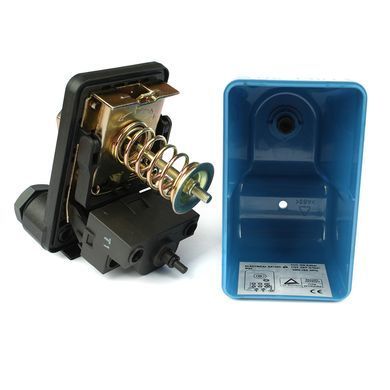

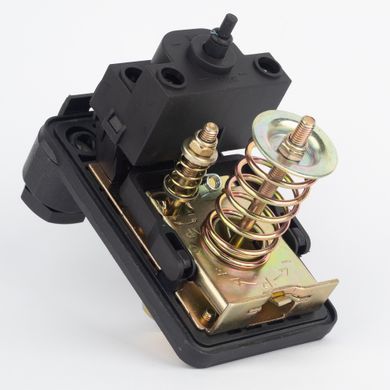

1. Зупинка насоса (STOP): Заводське налаштування вимкнення становить 0,10 бар. Якщо тиск падає до цієї позначки, реле розриває контакти. За допомогою регулювальної гайки під кришкою цей поріг можна змінити в діапазоні від 0,05 до 0,40 бар.
2. Автоматичне замикання (RESET): Заводське значення становить 0,45 бар. Це той тиск, при якому реле знову готове замкнути контакти для штатної роботи насоса.
3. Функція ручного перезапуску: Оскільки вимкнений насос не може самостійно підняти тиск у порожній системі, реле оснащене спеціальною кнопкою ручного старту. Після усунення причини відсутності води (або при першому запуску нової системи) натисніть і утримуйте кнопку перезапуску на корпусі реле. Контакти примусово замкнуться, і насос почне качати воду. Утримуйте кнопку, доки тиск у системі не підніметься вище позначки автоматичного скидання (понад 0,45 бар). Відпустіть кнопку — реле зафіксує контакти, і система продовжить працювати в автоматичному режимі.

Реле має маркування максимального струму 16 (10) А при напрузі 250 В. Це означає, що безпосередньо через контакти реле рекомендується підключати насоси з максимальною потужністю до 1,5 кВт. Для більш потужних насосів підключення обов'язково має здійснюватися через магнітний пускач (контактор), щоб уникнути підгоряння контактів від високих пускових струмів.
